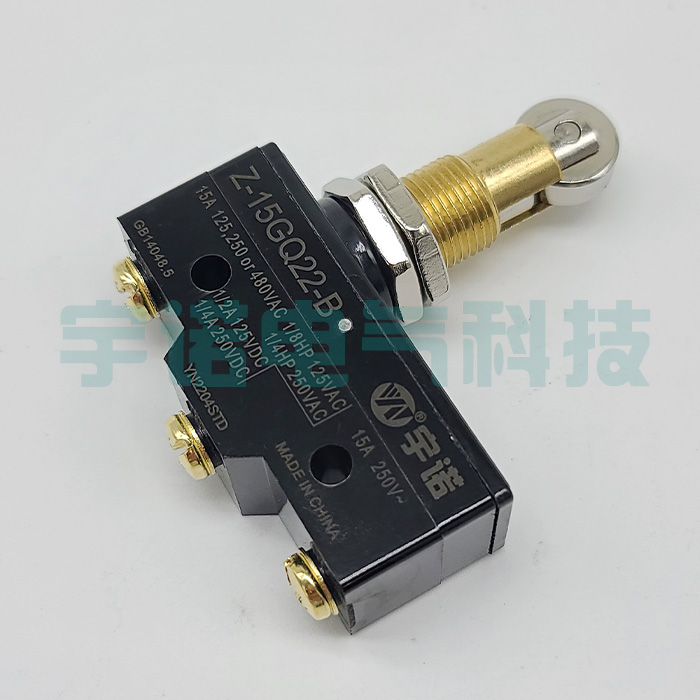

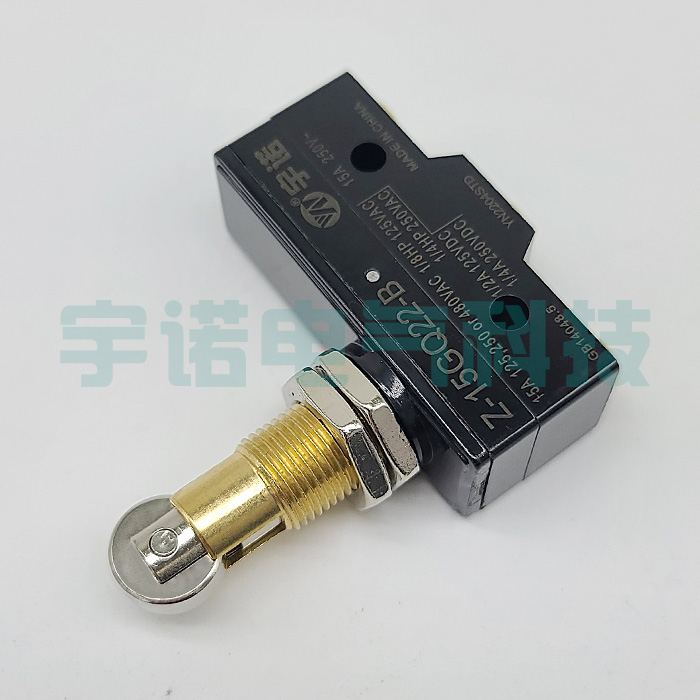

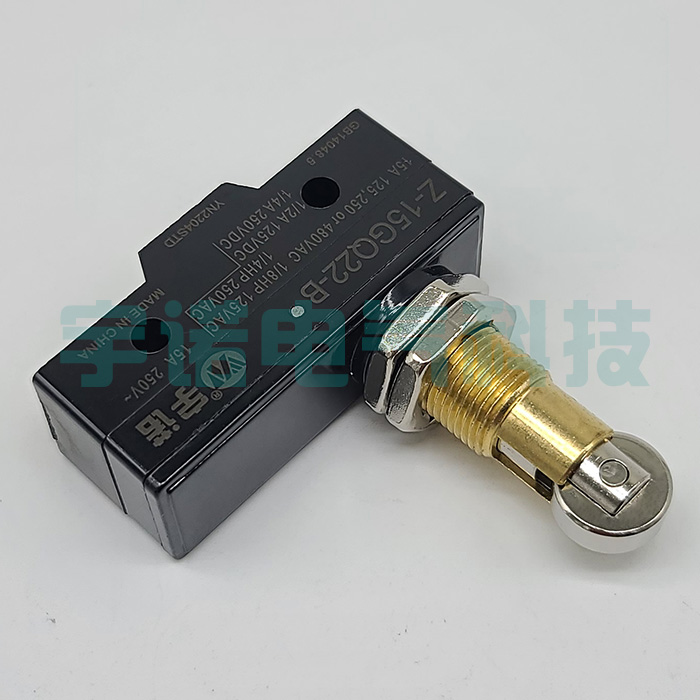

Z-15GQ22-B微动开关
一、用途
Z-15G系列微动开关，适用于交流50Hz(或60Hz)，电压至500V，直流电压至250V的控制电路中.作为控制运动机构和变化其方向或速度之用。
二、结构特点
开关采用单断点单触桥结构，触头为一常开、一常闭，接线端子采用螺钉连接。操动系统柱塞式、滚轮柱塞式、杠杆式和滚轮杠杆式。
三、使用和安装条件
1.微动开关能在-40℃一十70℃的环境下动作。在环境温度允许范围内，其动作特性保持不变;
2.最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如在20℃时达到90%;对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.微动开关用于安装在污染等级为3的条件下工作，其他污染等级的采用取决于使用的微观环境;
4.微动开关采用板前任意角度安装，用螺钉紧固;
5.安装类别:II。
四、主要技术参数
1.该产品符合I EC60947-5-1标准及GB14048.5标准;
2.约定封闭发热电流:Ith=5 A;
3.电耐久性:≥50万次;
4.机械耐久性:≥100万次;
5.工作类别:AC-15，DC-13
6.额定工作电压和额定工作电流交流AC-15 额定工作电压Ue220V 额定工作电流le1.5A直流DC-13 额定工作电压Ue220V 额定工作电流le0.2A
注:在实际使用中，本标准不限制不同于上述工作电压和工作电流的组合，最高工作电压不于额定工作电压，最大控制容量不大于额定工作电压与额定工作电流的乘积。
7.允许电气操作频率≤20次/分钟，允许机械操作频率≤240次/分钟;
8.微动开关的防护等级为IP54, W型外壳的端子部分为IP00
五、注意事项
1.开关使用中应避免撞块撞击开关壳体。
2.开关应使用在不超过额定功率的场合。
六、订货须知
订货时请注明开关的型号、名称、数量。
例:订购10只滚轮杠杆型无防护外壳的微动开关，应标记为Z-15GW22-B微动开关10只。
为了避免微动开关的接线端子外露，我们设计了无防护外壳微动开关的简易防护外壳。无防护外壳的W型微动开关，可以加装简易防护外壳面板安装横向滚珠柱塞型
面板安装横向滚珠柱塞型
Z-15GQ22-B
特点：
断路容量达15A，且精度高。
备有微动开关的基本型，根据用途不同，还有基本型、分割接触型、维持接触型等丰富品种。 标准型中还有微小负载用系列。
备有保护端子部位的安全，且具有防滴功能的防滴端子保护盖和塑封端子型
Z-15GQ22-B微动开关额定规格
额定电压 | 电阻负载(A) |
NC | NO |
AC125V | 0.3 |
DC8V
DC14V
DC30V | 0.3
0.3
0.3 |
* 括号中的数字适用于Z-15HW52-B、Z-15HW78(-B)和Z-15H2(-B) 型号，它们的AC额定规格仅包括125和250V。
Z-15 （触须型）
注1. 上面的数值表示稳定电流。
额定电压 |
| 非感性负载(A) | 感性负载(A) |
| 电阻负载 | 灯负载 | 感性负载 | 电动机负载 |
| NC | NO | NC | NO | NC | NO | NC | NO |
AC125V
AC250V |
| 15
15 | 3
1 | 2
1 | 8
6 | 3
2 | 3
2 |
DC8V
DC14V
DC30V
DC125V
DC250V |
| 15
15
2
0.4
0.2 | 3
3
3
0.5
0.3 | 2
2
2
0.5
0.3 | 6
8
2
0.04
0.03 | 2
2
2
0.04
0.03 | 2
2
1
0.04
0.03 |
2. 所谓感性负载，就是功率因数0.4以上(AC)、时间常数7ms以下(DC)的负载。
Z-10F
3. 所谓灯负载，就是有10倍的浪涌电流的负载。
项目 | 非感性负载(A) | 感性负载(A) |
接点
间隔 | 额定
电压 | 电阻负载 | 灯负载 | 感性负载 | 电动机负载 |
NC | NO | NC | NO | NC | NO | NC | NO |
串联
连接 | AC125V
AC250V | 10
10 | 4
2.5 | 2
3 | 7
7 | 5
3 | 2.4
2.5 |
DC30V
DC125V
DC250V | 10
3
0.6 | 4
1
0.6 | 1
5
0.4 | 8
0.4
0.05 | 6
0.1
0.05 | 4
0.2
0.06 |
并联
连接 | AC125V
AC250V | 6
6 | 5
2.4 | 2
1.56 | 6
6 | 4 3 | 5
3 |
DC30V
DC125V
DC250V | 5
1
0.5 | 5
0.5
0.4 | 3
0.5
0.4 | 6
0.5
0.05 | 5
0.2
0.06 | 6
0.3
0.04 |
4. 所谓电动机负载，就是有6倍的浪涌电流的负载。
5. 反向动作摆杆型的额定规格在常闭和常开时相反。
6. 塑封端子型，交流额定规格只有125、250V。
7. 额定规格在以下的条件下试验测得：
（1）环境温度：20±2°C
（2）环境湿度：65±5%RH
（3）操作频率：20次/分
请在以下范围内使用。
| Z-01H | Z-15□, Z-10FY |
最小
适用负载 | DC5V 1mA | DC5V 160mA |
特性
项目 分类 | Z-15 (微小负载用、
触须型除外) | Z-01H | Z-15 (触须型) | Z-10F | Z-15H2 |
容许操作速度 | 0.02mm～1m/s *1 | 1mm～1m/s | 0.1mm～1m/s*1 | 0.01mm～1m/s |
容许操作频率 | 机械 | 250次/分钟 | 140次/分钟 | 250次/分钟 | 250次/分钟 |
电气 | 20次/分钟 |
绝缘电阻 | 最小100MΩ (在DC500V下) |
接触电阻 | 15mΩ以下(初期值) | 50mΩ以下(初期值) | 15mΩ以下(初期值) | 25mΩ以下(初期值) | 15mΩ以下(初期值) |
绝缘强度 | 同极接点之间
接点间隔G ： AC1,000V 50/60Hz 1min
接点间隔H ： AC600V 50/60Hz 1min
接点间隔E ： AC1,500V 50/60Hz 1min | 同极接点之间
接点间隔G ： AC1,000V
50/60Hz 1min
接点间隔H ： AC600V
50/60Hz 1min | 同极接点之间
接点间隔F：AC1,500V
50/60Hz 1min | 同极接点之间
AC600V 50/60Hz 1min |
带电金属部与地线之间、各端子与不带电金属部之间AC2,000V 50/60Hz 1min |
耐振动 | 误动作 | 10～55Hz双振幅1.5mm*5 | 10～20 Hz双振幅1.6mm*5 | 10～55Hz双振幅1.5mm*5 |
耐冲击 | 毁坏 | 最大1,000m/s2 |
误动作 | 最大200m/s2 *2 *5 | 最大50m/s2*5 | 300 m/s2 *3 *5 | 最大100m/s2 |
寿命 | 机械 | 接点间隔G、H ： 20,000,000次以上
接点间隔E：300,000次以上 | 1,000,000次以上 | 500,000次以上*1 | 20,000,000次以上 |
电气 | 接点间隔G、H：500,000次以上
接点间隔E：100,000次以上 | 100,000次以上 | 100,000次以上 | 500,000次以上 |
保护结构 | 一般型 | IP00 |
防滴型 | IP62相当(不含端子部分) |
触电保护级 | Class I |
漏电性能(PTI) | 175 |
使用环境温度 | 一般型 | -25°C～80°C (无结冰) |
防滴型 | -15°C～80°C (无结冰) |
使用环境湿度 | 一般型 | 35%～85%RH |
防滴型 | 35%～95%RH |
质量 | 约22～58g | 约42～48g | 约34～61g | 约22g |
*1. 柱塞型的情况。（摆杆型为柱塞部分的数值）（其他型号请另外垂询）
*2. Z-15G针状柱塞型的情况。
*3. Z-10FY-B的数值。
*4. 针状柱塞型的情况。针状柱塞型以外为10,000,000次以上。
*5. 误动作在1ms以内。
接点规格
项目 分类 | Z-15 | Z-01H | Z-10F |
接点 | 形状 | 铆钉 | 单侧横杆 | 铆钉 |
材质 | 银 | 金合金 | 银 |
浪涌电流 | NC | 30A以下 | 0.1A以下 | 40A以下 |
NO | 15A以下 | 0.1A以下 | 20A以下 |
Z-15GQ22-B微动开关操作特性
| 操作速度 | 0.01mm至1cm/s |
|
| 动作频率 | 机械 | 240次/分 |
|
| 电气 | 20次/分 |
|
| 寿命 | 机械 | 2000000次 |
|
| 电气 | 500000次 |
|
| 冲击 | 耐久 | 1000m/Sec²(100G'S) |
|
| 误动作 | 300m/Sec²(30G'S) |
|
| 震动 | 误动作 | 10～55HZ 复振幅1.5mm |
|
| 接触电阻 | 15mΩ以下（初期值） |
|
| 绝缘电阻 | 500VDC电压下，100MΩ以上 |
|
| 耐电压 | 非连续端子间1000VAC,50/60Hz持续1分钟.载电流和无载电流零件间,端子和接地之间
2000VAC,50/60HZ持续1分钟，无短路，破坏，烧毁等异常现象 |
|
|
| 周围温度 | 泛用型:-25℃～+80℃(但不结冰) |
|
| 密封型:-15℃～+80℃(但不结冰) |
|
| 周围湿度 | 泛用型:85%RH以下 |
| 密封型:95%RH以下 |
|
| 保护构造 | 泛用型:IP00 |
|
| 密封型:IP62 |
|
安装
安装时使用M4螺钉，使用平垫圈、弹簧垫圈等牢固安装。此时请使用1.18～1.47N·m的紧固转矩。
安装到面板上时，请用2.94～4.9N·m的紧固转矩拧紧驱动杆的六角螺母。
基本型（一般型）和分割接触型
端子
