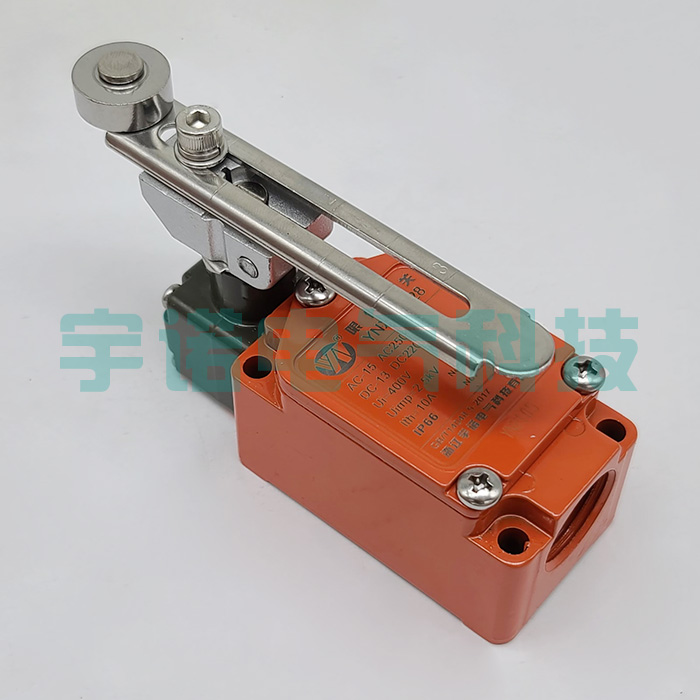

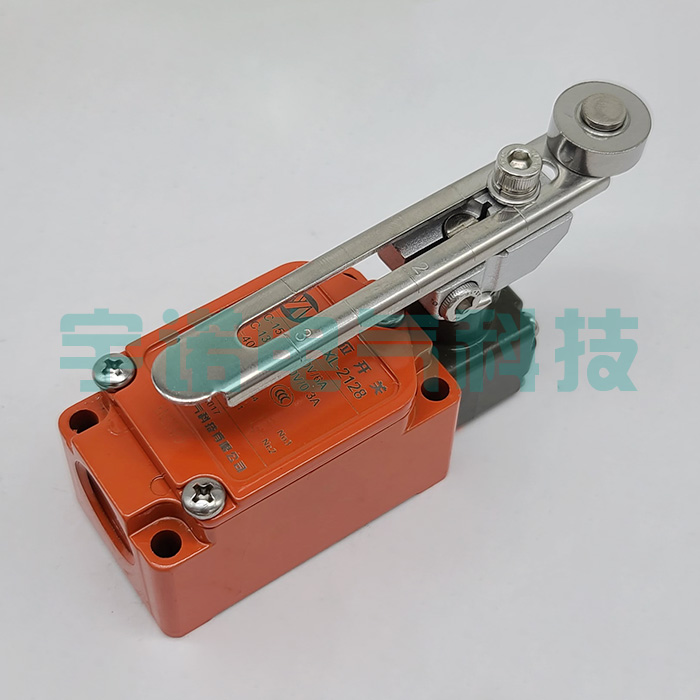

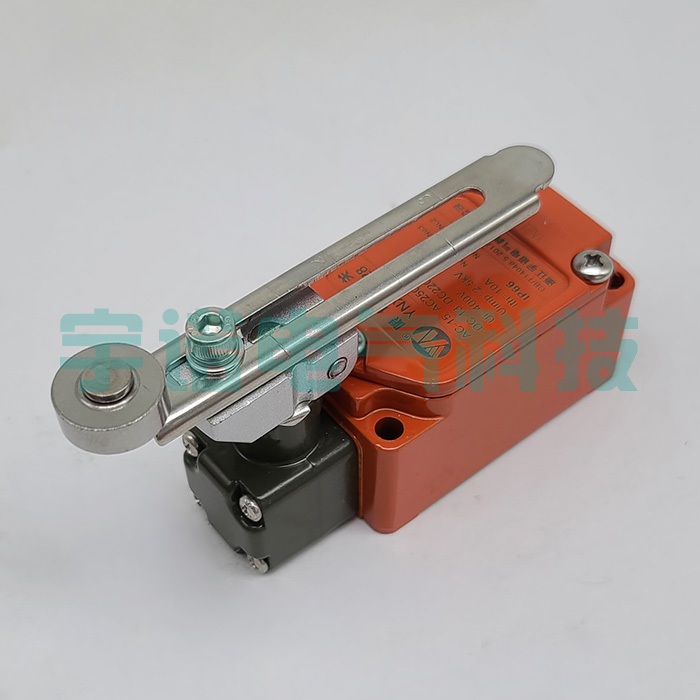

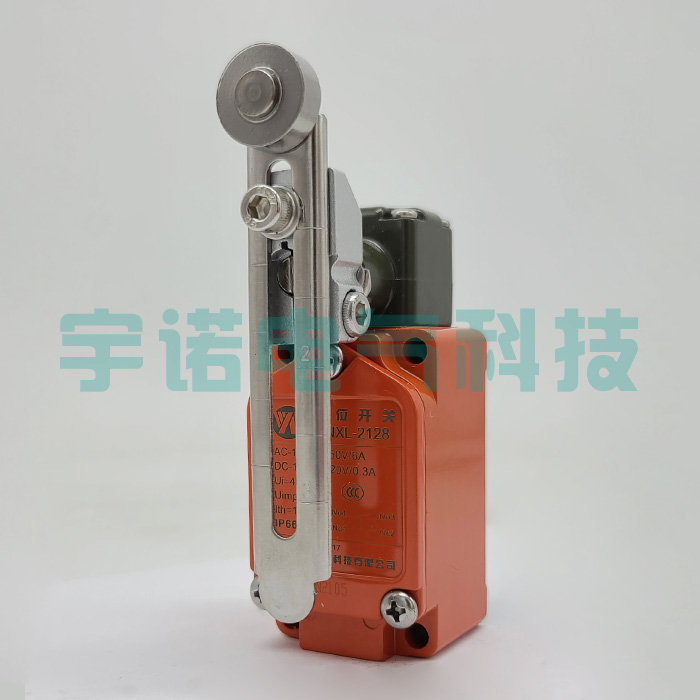

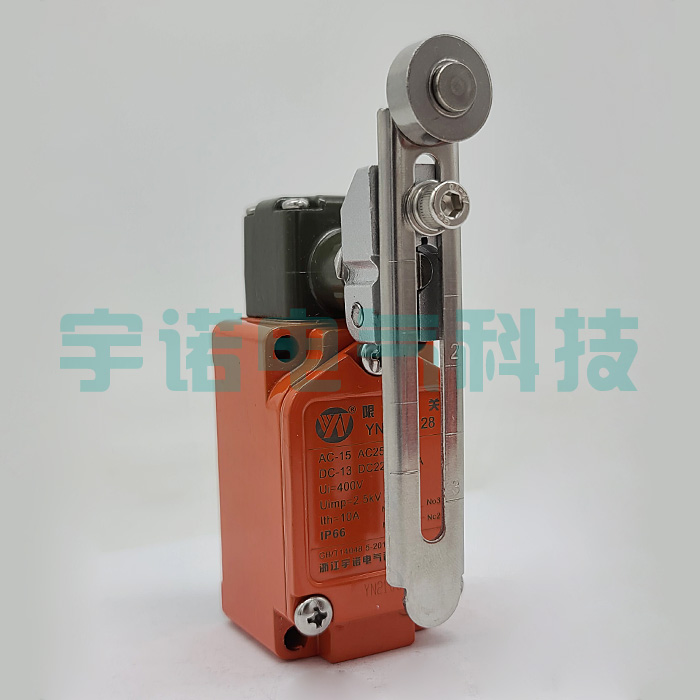

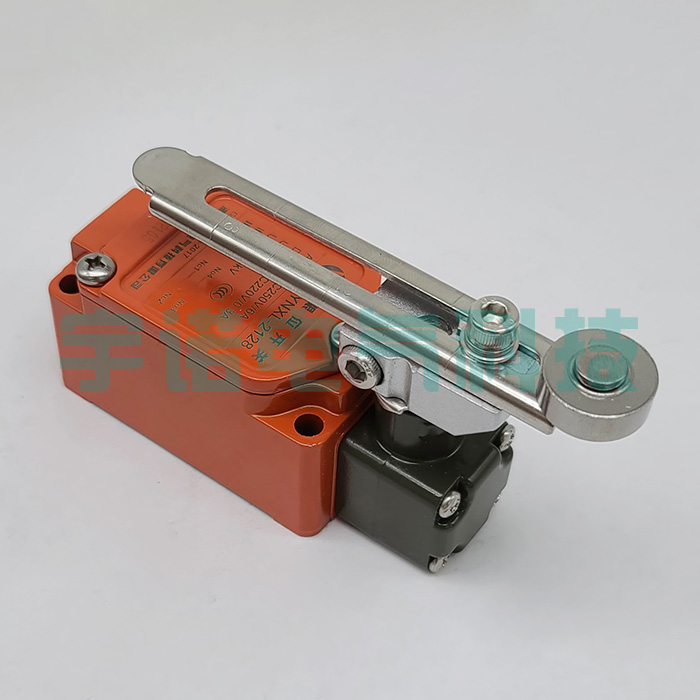

YNXL-2128行程限位开关

品牌：	宇诺
型号：	YNXL-2128
认证：	3C/CQC
类型：	可调滚轮摆杆型
材质：	铝合金/不锈钢/胶木
防护等级：	IP66
电流：	10A

15057778216

产品详情

YNXL-2128行程开关,限位开关

额定规格

标准负载型开关

项目	额定电压 (V)	非感性负载(A)				感性负载(A)
		阻性负载		灯负载		感性负载		电动机负载
		NC	NO	NC	NO	NC	NO	NC	NO
基本型、过行程型 (高灵敏度型除外) 与高精度型	125 VAC 250 VAC 500 VAC	10 10 10		3 2 1.5	1.5 1 0.8	10 10 3		5 3 1.5	2.5 1.5 0.8
基本型、过行程型 (高灵敏度型除外) 与高精度型	8 VDC 14 VDC 30 VDC 125 VDC 250 VDC	10 10 6 0.8 0.4		6 6 4 0.2 0.1	3 3 3 0.2 0.1	10 10 6 0.8 0.4		6 6 4 0.2 0.1
过行程型 (高灵敏度型)	125 VAC 250 VAC	5 5		---		---		---
过行程型 (高灵敏度型)	125 VDC 250 VDC	0.4 0.2		---		---		---

注1. 上述数值表示稳定电流。
2. 所谓感性负载，是指功率因数0.4以上（交流）、时间常数7 ms以下（直流）时的负载。
3. 所谓灯负载，指的是有10倍的浪涌电流时的负载。
4. 所谓电动机负载，指的是有6倍的浪涌电流时的负载。
5. 对于PC负载，请使用微小负载型。

浪涌电流	NC	30A以下(15A以下*)
浪涌电流	NO	20A以下(10A以下*)

* 过行程型（高灵敏度型）的情况。

最小适用负载	DC5V 160mA

微小负载型开关

（请作为使用时的参考。）

额定电压(V)	额定电流(A) - 电阻负载
AC125	0.1
DC30	0.1

在下图所示区域内使用，可获得最佳性能。

建议负载范围	DC5～30V 0.5～100mA

建议负载范围	DC5V 1mA

特性

防护等级		IP66
*寿命1**	机械	1,500万次以上 *2
*寿命1**	电气	50万次以上 *3
容许操作速度		1mm～1m/s (WLCA2时)
容许操作频率	机械	120次/分钟以上
容许操作频率	电气	30次/分钟以上
额定频率		50/60Hz
绝缘电阻		100MΩ以上(DC500V)
接触电阻		25mΩ以下(初期值、内置开关单品)*6
绝缘强度	同极端子间	AC1,000V(600V) 50/60Hz 1 min
	各端子与地线之间	AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV
	各端子与不带电金属部之间	AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV
额定绝缘电压(Ui)		250V(EN60947-5-1)
污染度(使用环境)		3(EN60947-5-1)
短路保护装置(SCPD)		10A，保险丝类型gG或gI(IEC60269)
带条件短路电流		100A(EN60947-5-1)
额定密闭热电流(Ithe)		10A， 0.5A(EN60947-5-1)
防止触电保护等级		Class I
耐振动	误动作	10～55Hz双振幅1.5mm *4
耐冲击	毁坏	1,000m/s²以下
耐冲击	误动作	300m/s²以下*4
使用环境温度		-10°C～+80°C (无结冰) *5
使用环境湿度		35%～95%RH
质量		约275g (WLCA2时)

注1. 上述数值为初期值。
2. 耐压的括号内数值为过行程型（高灵敏度型）的数值。
*1. 寿命的数值为使用温度+5°C～+35°C、使用湿度40～70%RH时所测的数值。
*2. 过行程型的一般型与高灵敏度型以及触须型的寿命为1,000万次以上。
耐侯性型为50万次以上。
*3. 高灵敏度型的寿命为50万次以上。微小负载型所有型号都为100万次以上。
耐侯性型为50万次以上。
*4. 触须型除外。微小负载型的抗冲击为200m/s2以下。
*5. 对于耐寒型，为-40°C～+40°C（无结冰）。对于耐热型，为+5°C～+120°C。

*6. 微小负载型为50mΩ以下（初期值、内置开关单品）。

本产品可以代替欧姆龙WLCA12-2,行程开关WLCA12,限位开关WLCA12-2-Q,天得TZ-5108限位开关,山电SD-5108限开关,山武1LS1-J行程开关,霍尼韦尔SZL-WLC-A限位开关
