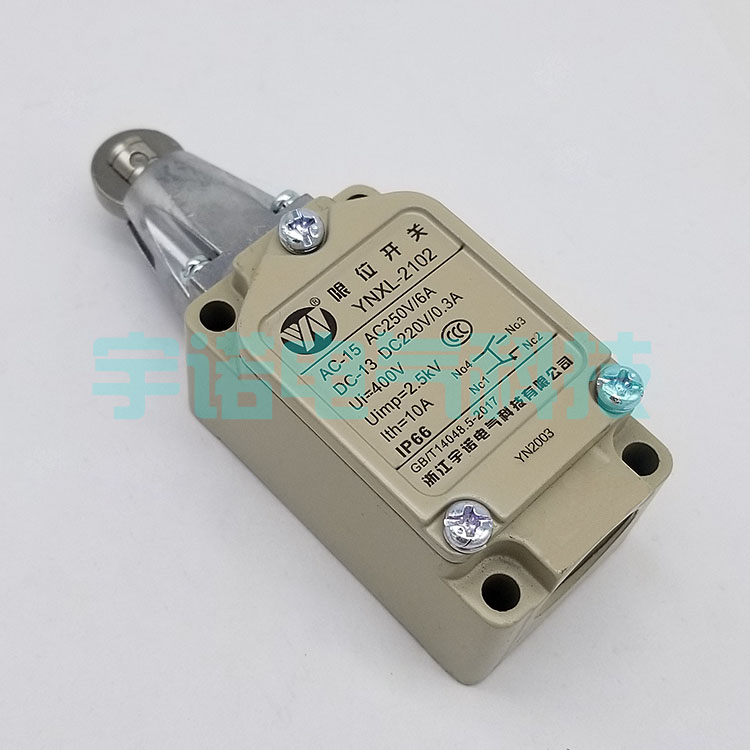

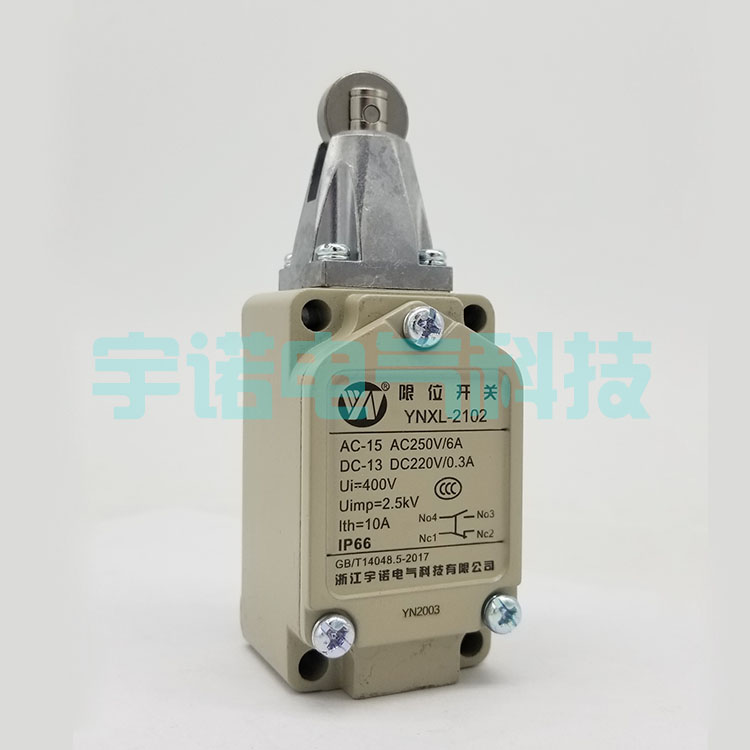

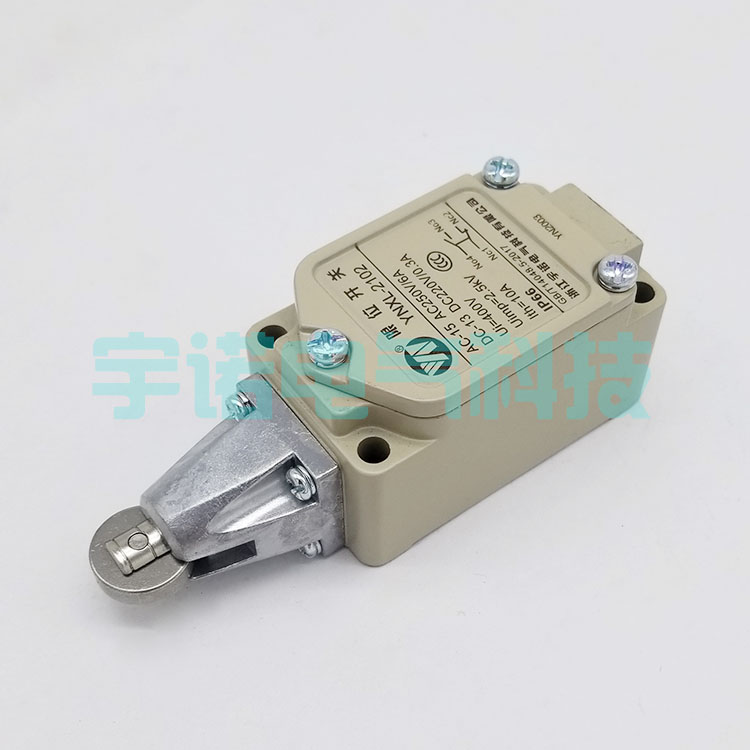

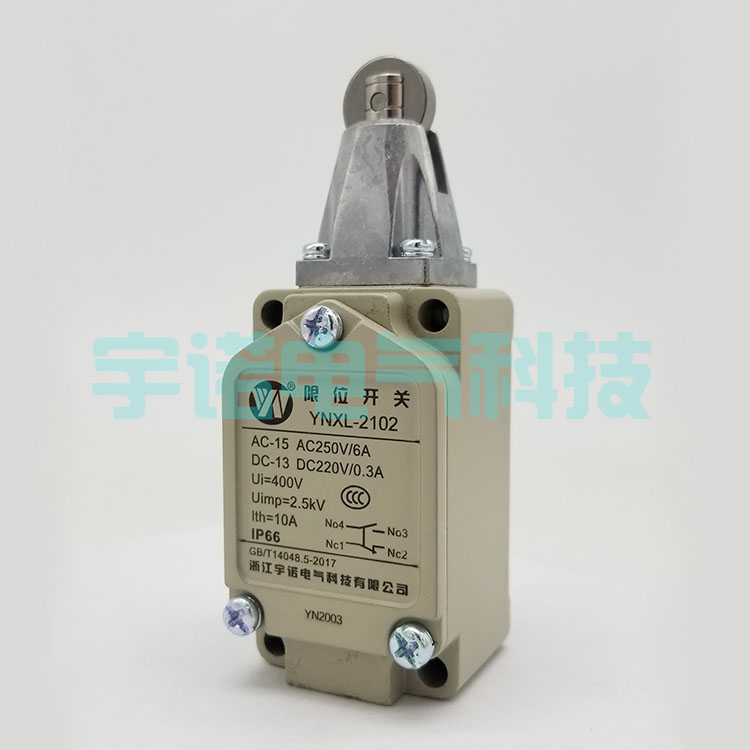

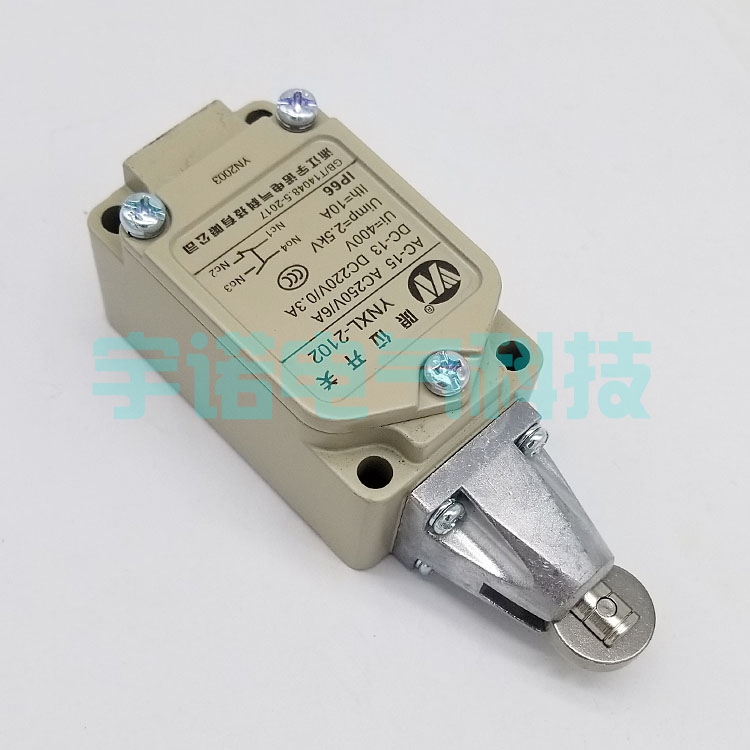

YNXL-2102行程开关,YNXL-3102限位开关
特征 Characteristics
双回路型限动开关，用途广泛
具坚固之一体铸造铝合金外壳
高机械强度
具耐油、防水和防压结构
因装有设定位置指示板，故维护容易
引动器种类多，方便使用
内藏接点座有双簧片设计，机械寿命长
Double-circuit limit switch,is widely used
Firm aluminum alloy enclosure
High mechanical strength
Structure preventing oil,water and pressure
Indicating plate with setting position is installed
in it,so it is easy to maintain
Kinds of actuators is taken convenience for using
Built-in contact stand has double-reed,so it has long
mechanical life
额定值 Rated number
额定电压
(V) | 非电感性负载（ A ） | 电感性负载 （ A ） |
| 电阻性负载 | 灯泡负载 | 电感性负载 | 马达负载 |
| NC | NO | NC | NO | NC | NO | NC | NO |
125VAC
250VAC
480VAC
600VAC | 10
5
3
1 | 3
2
1.5
1 | 1.5
1
0.8
0.5 | 10
5
3
1.5 | 5
3
1.5
1 | 2.0
1.0
0.8
0.5 |
8VDC
14VDC
30VDC
125VDC
250VDC | 10
10
6
0.8
0.4 | 6
6
4
0.2
0.1 | 3
3
3
0.2
0.1 | 10
10
6
0.8
0.4 | 6
6
4
0.2
0.1 |
注：1. 电感性负载之功率因素在 0.4 以上（ AC ），时间常数在 7msec 以下（ DC ）。2. 灯泡负载之突入电流为稳定状态电流之 10 倍，马达负载之突入电流为稳定电流之 6 倍特性| 操作速度 | 0.5mm 至 50cm /sec |
| 动作频率 | 机械 : 120 次 / 分 , 电气 : 30 次 / 分 |
| 接点电阻 | 25m Ω 以下 ( 初期 ) |
| 绝缘电阻 | 100m Ω 以上 ( 在 500VDC 下 ) |
| 耐电压 | 同极端子间： 1000VAC, 50/60HZ 持续 1 分钟 |
| 载电流与无载电流零件间： 1500VAC, 50/60 HZ 持续 1 分钟 |
| 各端子与地之间： 1500VAC, 50/60 HZ 持续 1 分钟 |
| 振动 | 10-55HZ, 1.5mm 双振幅 |
| 冲击 | 机械耐久 : 1, 000m /Sec 2 ( 约 100G ’S 以上 )
误动作 : 300m /Sec 2 ( 约 30G ’S 以上 ) |
| 周围温度 | -10 ℃ to + 80 ℃ |
| 湿度 | <95% RH |
| 使用寿命 | 机械耐久 l: 15,000,000 次以上
电气 : 500,000 次以上 |
| 重量 | 约 275g |
| 防护等级 | IP66 |
操作特性| Models | YNXL -2124 | YNXL -2102 | YNXL -2167 | YNXL -2169 | YNXL -2128 | YNX L -2127 | YNXL -2141-44 | YNXL -2101 | YNXL -2167 | YNXL -2168 | YNXL -2103 |
| OF Max. | 1360g | 2720g | 150g | 29g | 1360g | 142g | 1200g | 2720g | 120g | 120g | 2720g |
| RF Min. | 227g | 910g | - | - | 227g | 28g | - | 910g | - | - | 910g |
| PT Max. | 20 º | 1.7mm | 28mm | 28mm | 20 º | 20 º | 55 º | 1.7mm | 28mm | 28mm | 1.7mm |
| OT Min. | 30 º | 5.6mm | - | - | 30 º | 30 º | 35 º | 6.4mm | - | - | 5.6mm |
| MD Max. | 12 º | 1mm | - | - | 12 º | 12 º | - | 1mm | - | - | 1mm |
| TF Max. | 2720g | - | - | - | 2720g | 200g | - | - | - | - | 2720g |
| TT Min. | 50 º | 6.5±0.8mm | - | - | 50 º | 50 º | OP:90±10 º | OP:34±2.8mm | - |
|
|
