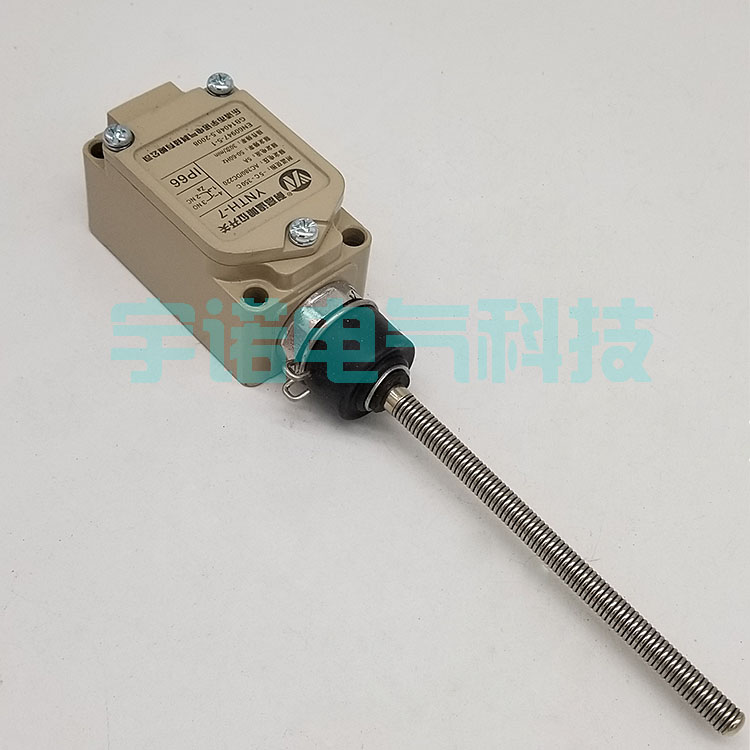

YNTH-7耐高温行程开关
宇诺YNTH-6耐高温行程开关采用耐高温材料压铸而成的，全封闭式行程限位开关，产品一常开一常闭，电流5A/AC 220V，可在高温环境稳定运行，主要适用于，钢厂，焦化厂，窑炉，烘箱等高温环境
螺丝紧固端子
项目 | 额定电压
(V) | 非感性负载(A) | 感性负载(A) |
|---|
阻性负载 | 灯负载 | 感性负载 | 电动机负载 |
|---|
NC | NO | NC | NO | NC | NO | NC | NO |
|---|
标准型
高精度型 | AC 125
250
500 | 10
10
10 | 3
2
1.5 | 1.5
1
0.8 | 10
10
3 | 5
3
1.5 | 2.5
1.5
0.8 |
|---|
DC 8
14
30
125
250 | 10
10
6
0.8
0.4 | 6
6
4
0.2
0.1 | 3
3
3
0.2
0.1 | 10
10
6
0.8
0.4 | 6
6
4
0.2
0.1 |
|---|
高灵敏度型 | AC 125
250 | 5
5 | ― | ― | ― |
|---|
DC 125
250 | 0.4
0.2 | ― | ― | ― |
|---|
注1：上述数值表示稳定电流。
注2：所谓感性负载，是指功率因数0.4以上(AC)、时间常数7ms以下(DC)时的负载。
注3：所谓灯负载，指的是有10倍的浪涌电流时的负载。
注4：所谓电动机负载，指的是有6倍的浪涌电流时的负载。
浪涌电流 | NC | 30A以下(15A以下 *) |
|---|
NO | 20A以下(10A以下 *) |
|---|
在下图所示区域内使用
YNTH-7耐高温行程开关性能
防护等级 | IP66 |
|---|
寿命 *1 | 机械 | 1,000万次以上 *2 |
|---|
电气 | 50万次以上(250VAC 3A，阻性负载时) *3 |
|---|
容许操作速度 | 1mm～1m/s(WLCA2-N时) |
|---|
容许操作频率 | 机械 | 120次/分钟 |
|---|
电气 | 30次/分钟 |
|---|
额定频率 | 50/60Hz |
|---|
绝缘电阻 | 100MΩ以上(DC500V兆欧表) |
|---|
接触电阻 | 25mΩ以下(初期值、内置开关单品) |
|---|
耐电压 | 同极端子间 | AC1,000V(600V) 50/60Hz 1min |
|---|
各端子与地线之间 | AC2,200V(1,500V) 50/60Hz 1min *4 |
|---|
各端子与不带电金属部之间 | AC2,200V(1,500V) 50/60Hz 1min *4 |
|---|
耐振动 | 误动作 | 10～55Hz 双振幅1.5mm *5 |
|---|
耐冲击 | 耐久 | 1,000m/s2以上 |
|---|
误动作 | 300m/s2以上 *5 |
|---|
使用环境温度 | -10～+350℃(无结冰) *6 |
|---|
使用环境湿度 | 35～95%RH |
|---|
重量 | 约255g(YNTH-1时) |
|---|
注1：上述数值为初期值。
注2：耐压的括号内数值为高灵敏度型的数值。
耐高温行程开关,YNTH-3耐高温限位开关,耐热,钢厂限位开关,焦化厂,窑炉行程开关
