产品详情

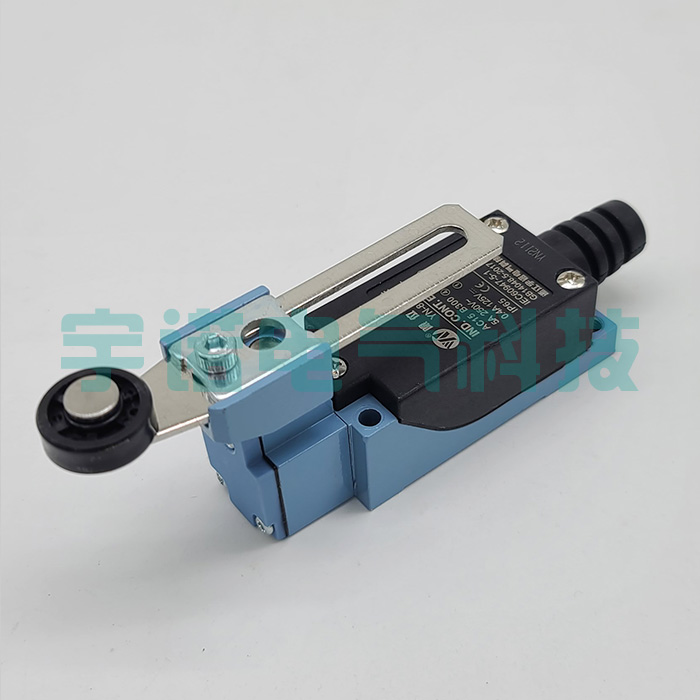

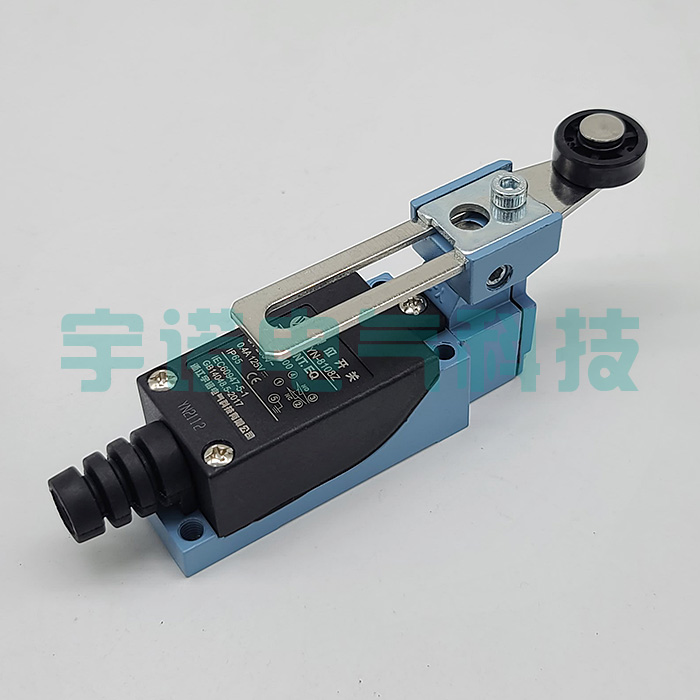

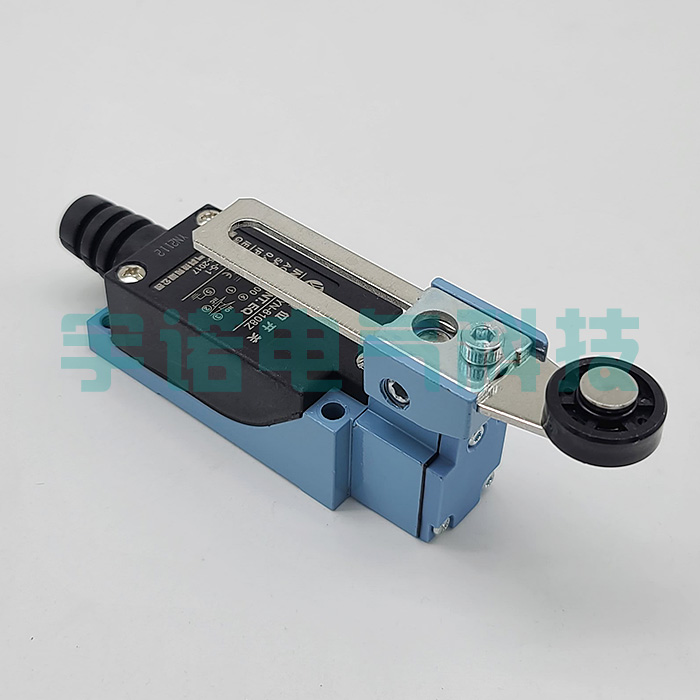

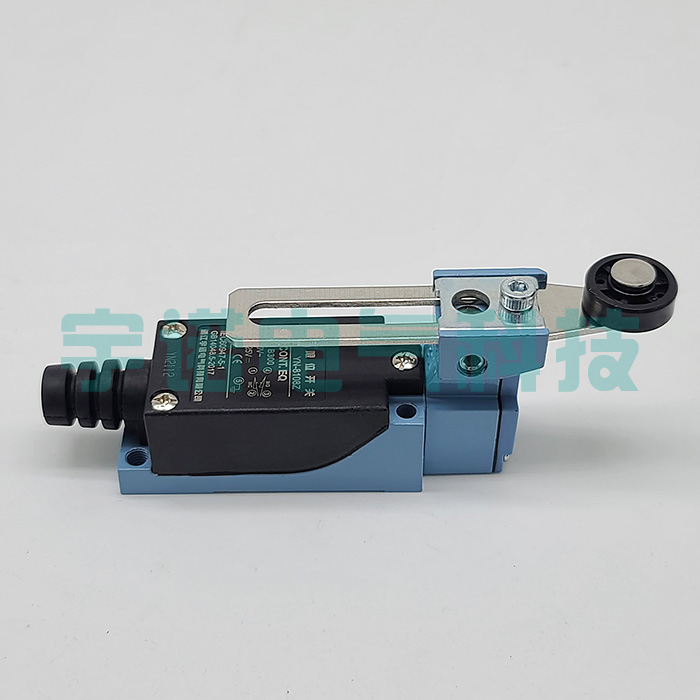

YN-8108Z行程限位开关


品牌 宇诺
型号 YN-8108Z
类型 可调滚轮摆臂式
材质 锌合金/不锈钢/塑料/铁
防护等级 IP65
产品详情

YN-8108行程限位开关

特点:

1、结构紧凑、体积约为普通行程开关的1/3;

2、全开启接线结构.使布线作业更加方便;

3、可定制镀金触点型;

4、防尘、防水、耐油结构;

5、已通过CE认证。


额定值

额定电压
(V)
非感性负载(A)感性负载(A)
阻性负载电灯负载感性负载电动机负载
常闭常开常闭常开常闭常开常闭常开
AC125
250
5
5
1.5
1
0.7
0.5
3
3
2
1.5
1
0.8
DC12
24
125
250
5
5
3
3
4
4
3
3
0.4
0.4
0.2
0.2
---

注1. 左述数值表示稳定电流。
 2. 感性负载指的是功率因数为0.4(交流)、时间常数为7ms以下(直流)时的负载。
  3. 灯负载是指有10倍的浪涌电流的负载。
 4. 电动机负载是指有6倍的浪涌电流的负载。

浪涌电流常闭最大24A
常开最大12A

YN-8108行程限位开关性能

保护结构IP65
寿命
见注3
机械1,000万次以上
电气30万次以上(AC250V、5A、阻性负载)
容许操作速度5mm~0.5m/s
容许操作频度机械120次/min
电气30次/min
绝缘电阻100MΩ 以上(DC500V)
接触电阻25mΩ 以下(初始值)
耐电压同极端子间AC1,000V 50/60Hz 1min
带电金属部
和地线间
AC1,500V 50/60Hz 1min
额定绝缘电压(Ui)250V
污染度(使用环境)3(EN60947-5-1)
短路保护装置 *410A保险丝gG或gI(IEC60269)
带条件短路电流100A(EN60947-5-1)
额定开放热电流(Ith)5A(EN60947-5-1)
防触电保护等级Class I
额定频率50/60Hz
振动误动作10~55Hz(双振幅1.5mm)
冲击耐久1,000m/s2(自由位置)以上
误动作300m/s2(动作限度位置)以上
使用环境温度-20~+60℃(无结冰)
使用环境湿度90%RH以下
重量约130~190g

注1. 上述值为初始值。

   2. 上述数值可能因型号不同而有所差异,请另外垂询。

   3. 寿命是环境温度5~35℃、环境湿度40~70%RH下的值。

   4. 请使用符合IEC60269的gI或gG型10A保险丝作为短路保护装置。开关内未配保险丝。

关于周围环境
(1)、由于该限位开关并非完全防水、防浸构造因此请勿在水、油中使用。请勿在经常溅到水、油等的地方,或在易堆积灰尘的地方使用。
(2)、请勿直接接触到各种有机溶剂、强酸、强碱性液体以及有蒸汽的地方。或存在有引火性气体、腐蚀性气体的环境中使用。
(3)、请在周围温度为-20℃≈+60℃的范围内使用。(但是注意请勿凝露或结冰)
(4)、为提高实际使用状态下的可靠性,请尽量确认实际使用条件下的品质要求。
(5)、请勿在含有硅的空气中使用。(如在有有机硅系列橡胶、粘合剂、密封剂、油、润滑油或导线发生硅化的情况下)
(6)、配线时,请勿将导线直接连接端子,应使用压接端子以0.39~0.59N·m(4~6kg·cm)的紧固扭矩拧紧。
(7)、避免在灰尘较多的环境下使用,它将会妨碍操动器的动作。
(8)、在室外(立体停车场等、长期接受日光照射或可能淋到雨水的场所)或产生臭氧的环境下使用,受到这些影响,将受造成橡胶材料劣化。在以上环境下使用时请向本公司进行咨询。
(9)、请避免将产品保管在有可能产生有机气体的地方以及有较多灰尘或湿度较高的地方。
