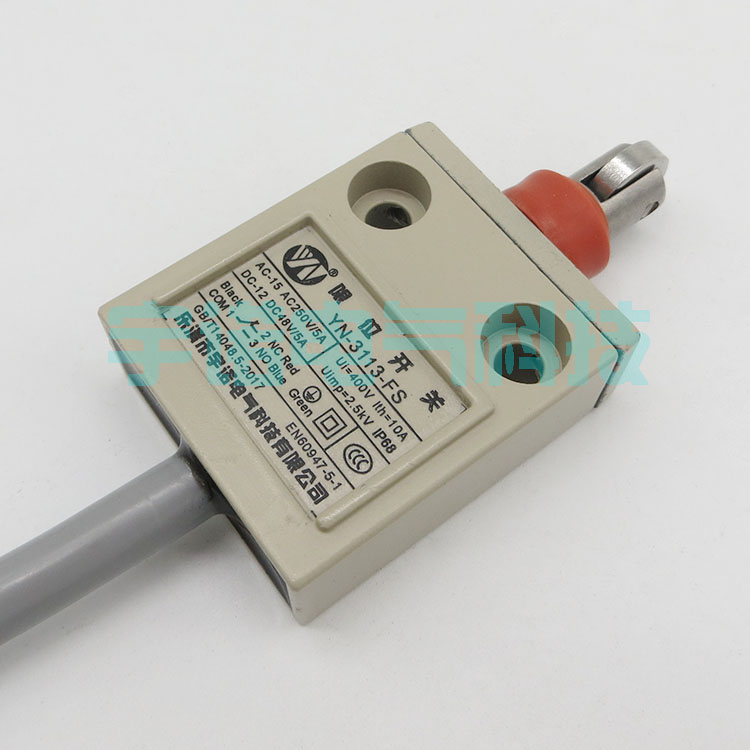

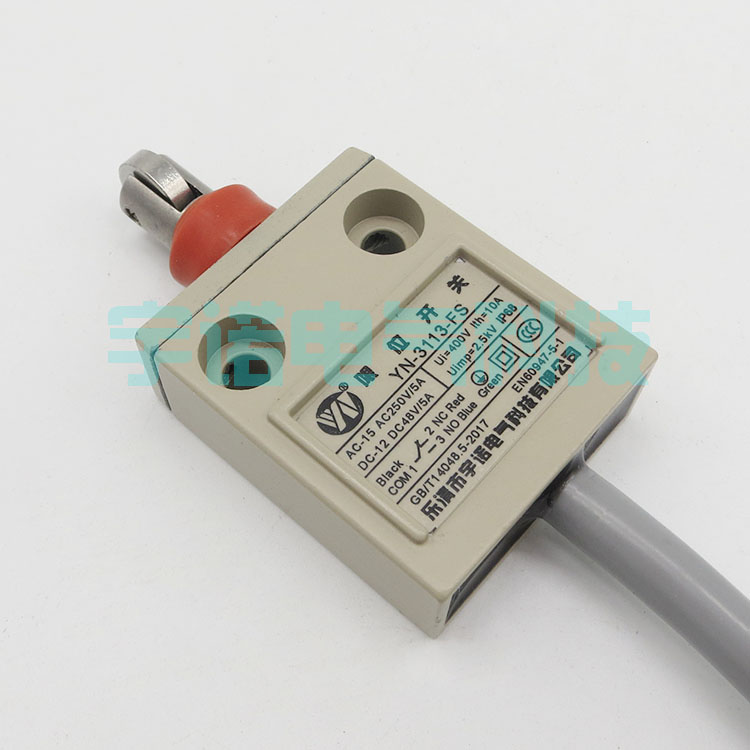

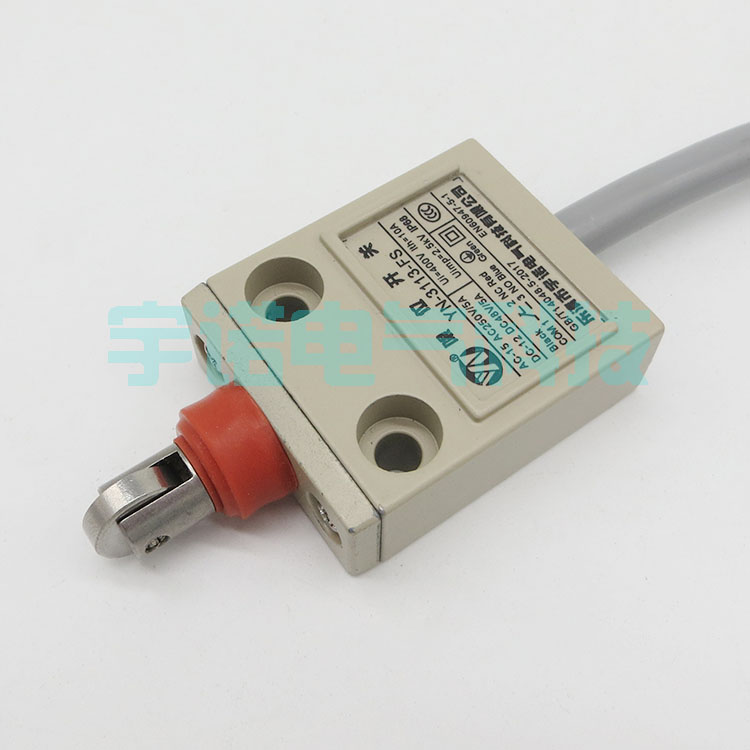

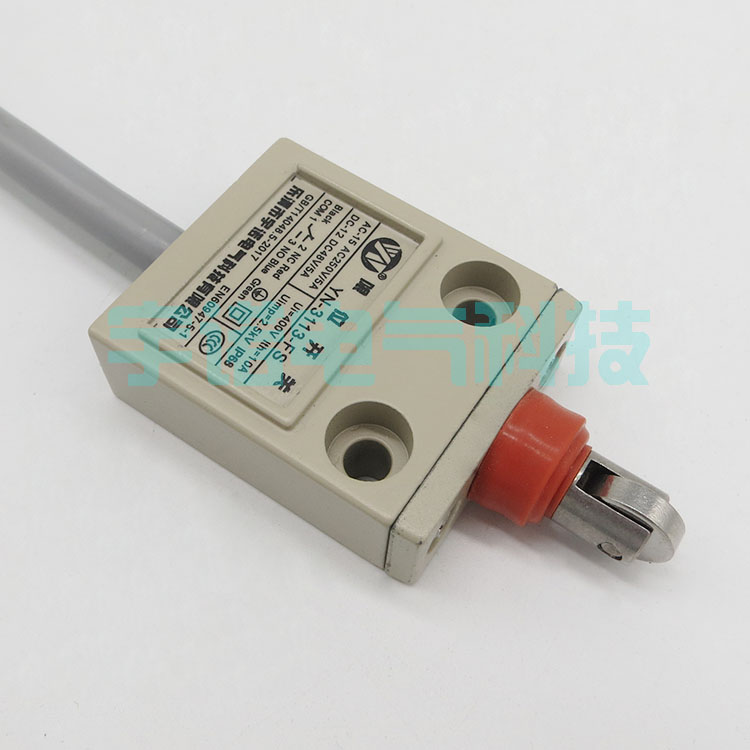

YN-3113-FS防水行程开关,YN-3113-FS限位开关
YN-3113-FS防水行程开关标准型
| 额定电压 | 非感性负载(A) | 感性负载(A) |
|---|
| 电阻负载 | 灯负载 | 感性负载 | 电动机负载 |
|---|
| NC | NO | NC | NO | NC | NO | NC | NO |
|---|
AC125V
AC250V | 5 (0.1)
5 | 1.5
1 | 0.7
0.5 | 3
2 | 2.5
1.5 | 1.3
0.8 |
|---|
DC8V
DC14V
DC30V
DC125V
DC250V | 5 (0.1)
5 (0.1)
4 (0.1)
0.4
0.2 | 2
2
2
0.05
0.03 | 5
4
3 | 4
4
3 | 3
3
3
0.05
0.03 |
|---|
0.4
0.2 |
注1. 左侧给出的值为稳定电流。
2. 所谓感性负载，是指功率因数0.4以上 (AC)、时间常数7ms以下 (DC) 时的负载。
3. 所谓灯负载，就是有10倍的浪涌电流的负载。
4. 电动机负载具有6倍于稳定电流的浪涌电流。
5. 括号内给出的值"0.1"用于微小负载型。
YN-3113-FS防水行程开关导线引出型
| 额定电压 | 非感性负载(A) | 感性负载(A) |
|---|
| 电阻负载 | 灯负载 | 感性负载 | 电动机负载 |
|---|
| NC | NO | NC | NO | NC | NO | NC | NO |
|---|
| AC125V | 1 | 1 | 1 | .7 | 1 | 1 | 1 | 1 |
|---|
| DC30V | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
|---|
YN-3113-FS防水行程开关特性
| 防护等级 | IP68 |
|---|
| 寿命*1 | 机械*3 | 10,000,000次以上 |
|---|
| 电气*2 | 200,000次以上(AC125V时5A，电阻负载) |
|---|
| 容许操作速度 | 0.1mm/s～0.5m/s(柱塞型)
1mm～1m/s(滚珠摆杆型) |
|---|
| 容许操作频率 | 机械 | 120次/分钟 |
|---|
| 电气 | 30次/分钟 |
|---|
| 额定频率 | 50/60Hz |
|---|
| 绝缘电阻 | 最小100MΩ(DC500V时) |
|---|
| 接触电阻(初始) | 最大100 mΩ(2m VCTF电缆的初期值)
最大150 mΩ(3m VCTF电缆的初期值)
最大200mΩ(5m VCTF电缆的初期值) |
|---|
| 绝缘强度 | 同极端子间 | AC1,000V，50/60Hz，1分钟 |
|---|
| 带电金属部与地线之间 | AC1,500V，50/60Hz，1分钟
Uimp：2.5 kV(EN60947-5-1) |
|---|
| 各端子与不带电金属部之间， | AC1,500V，50/60Hz，1分钟
Uimp：2.5 kV(EN60947-5-1) |
|---|
| 额定绝缘电压(Ui) | 300V (EN60947-5-1) *5 |
|---|
| 污染度(使用环境) | 3 (EN60947-5-1) |
|---|
| 短路保护装置(SCPD) | 10A保险丝类型gI或gG (IEC60269) |
|---|
| 带条件短路电流 | 100A(EN60947-5-1) |
|---|
| 额定密闭热电流(I the) | 5A、4A、0.5A (EN60947-5-1) |
|---|
| 防止触电保护等级 | Class I(带接地电线)*6 |
|---|
| 耐振动 | 误动作 | 10～55Hz双振幅1.5mm *4 |
|---|
| 耐冲击 | 毁坏 | 1,000m/s2以上 |
|---|
| 误动作 | 500m/s2以上*4 |
|---|
| 使用环境温度 | -10°C～+70°C (无结冰) |
|---|
| 使用环境湿度 | 35～95%RH |
|---|
| 质量(YN-3102-FS) | 带3m 电缆：360 g
带5m 电缆：540 g |
|---|
注： 上述数值为初期值。
*1. 数值为使用温度+5°C～+35°C、使用湿度40%～70%RH时所测的数值。
*2. 导线引出型：1,000,000次操作以上（DC规格，开关电流：0.1A）
*3. 室外规格：500,000次以上
*4. 塑料触须除外。
*5. 导线引出型：250V
*6. 导线引出型：class III
