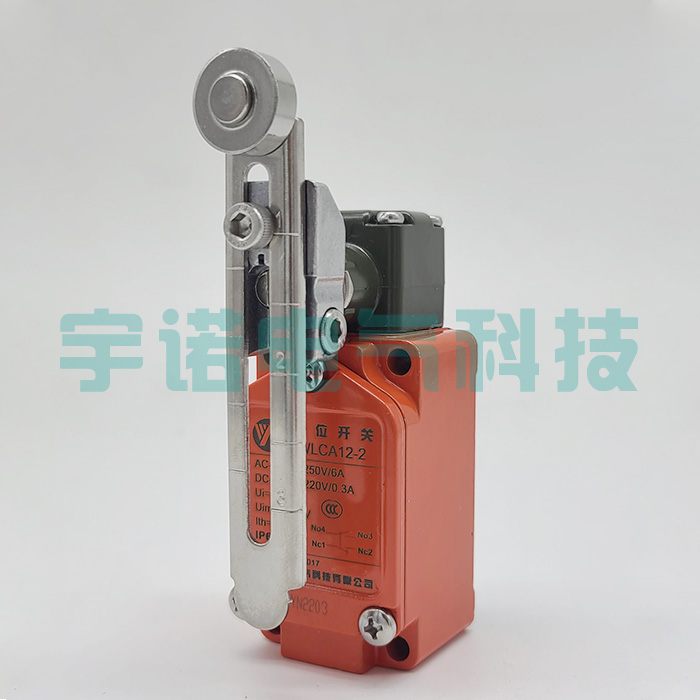

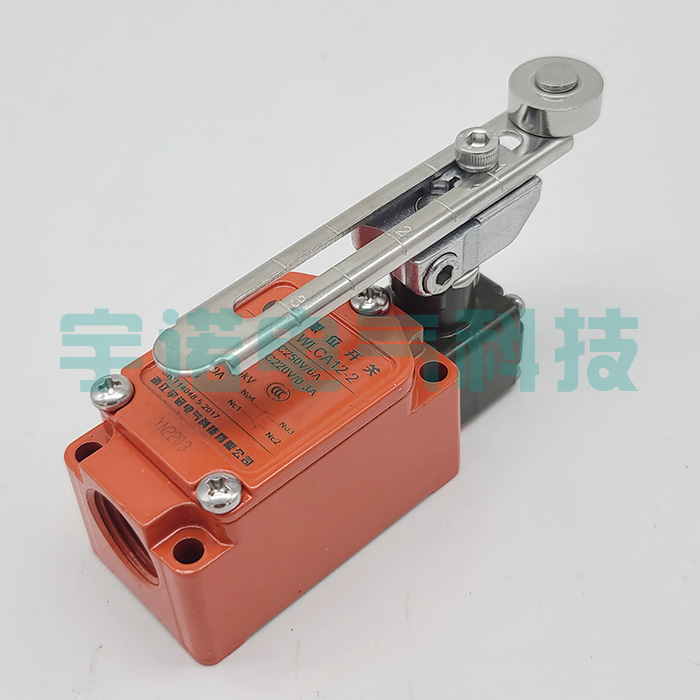

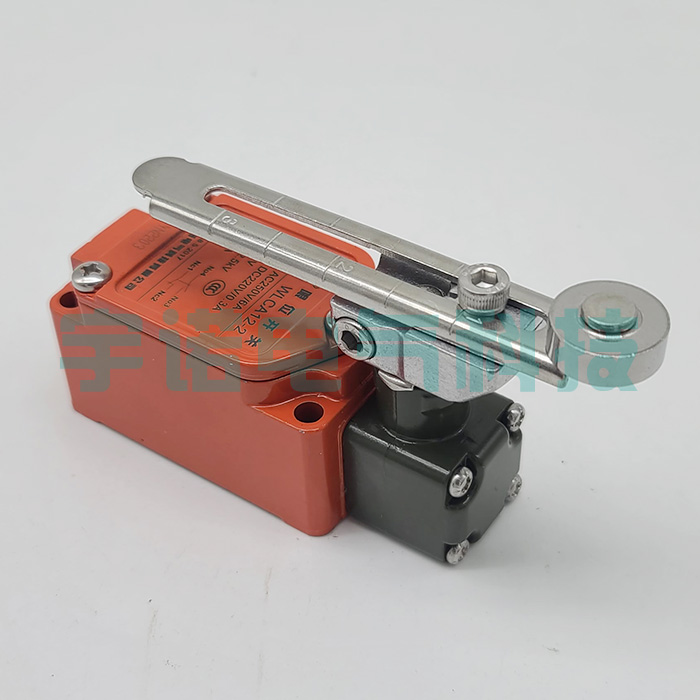

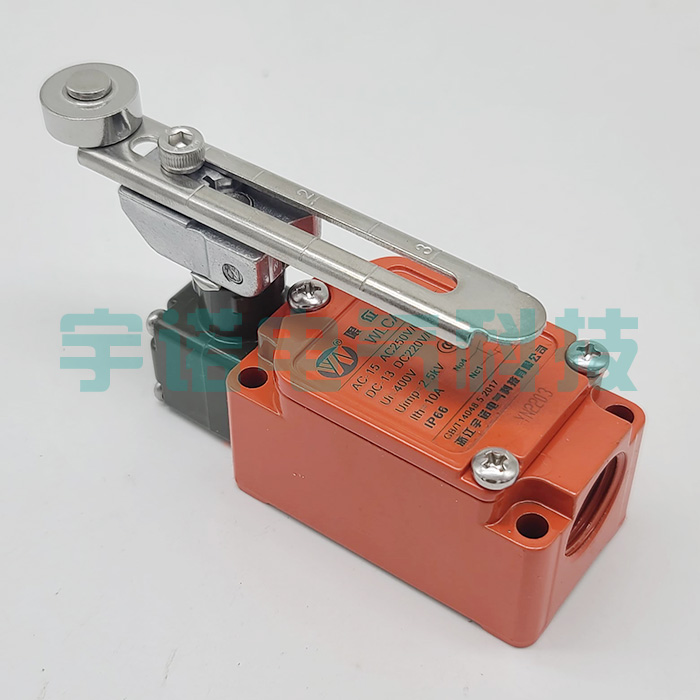

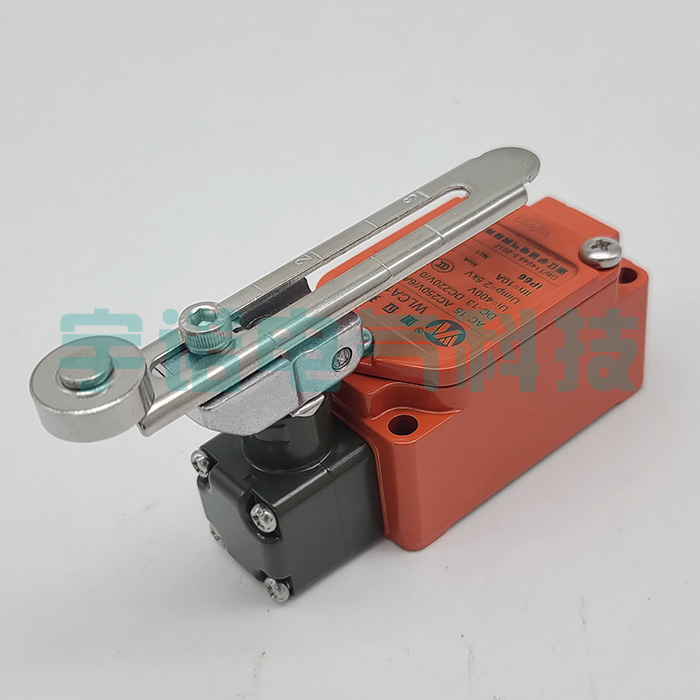

WLCA12-2行程开关,限位开关
额定规格
标准负载型开关
| 项目 | 额定电压
(V) | 非感性负载(A) | 感性负载(A) |
|---|
| 阻性负载 | 灯负载 | 感性负载 | 电动机负载 |
|---|
| NC | NO | NC | NO | NC | NO | NC | NO |
|---|
基本型、过行程型
(高灵敏度型除外)
与高精度型 | 125 VAC
250 VAC
500 VAC | 10
10
10 | 3
2
1.5 | 1.5
1
0.8 | 10
10
3 | 5
3
1.5 | 2.5
1.5
0.8 |
|---|
8 VDC
14 VDC
30 VDC
125 VDC
250 VDC | 10
10
6
0.8
0.4 | 6
6
4
0.2
0.1 | 3
3
3
0.2
0.1 | 10
10
6
0.8
0.4 | 6
6
4
0.2
0.1 |
|---|
过行程型
(高灵敏度型) | 125 VAC
250 VAC | 5
5 | --- | --- | --- |
|---|
125 VDC
250 VDC | 0.4
0.2 | --- | --- | --- |
|---|
2. 所谓感性负载，是指功率因数0.4以上（交流）、时间常数7 ms以下（直流）时的负载。
3. 所谓灯负载，指的是有10倍的浪涌电流时的负载。
4. 所谓电动机负载，指的是有6倍的浪涌电流时的负载。
5. 对于PC负载，请使用微小负载型。| 浪涌电流 | NC | 30A以下(15A以下*) |
|---|
| NO | 20A以下(10A以下*) |
|---|
（请作为使用时的参考。）
| 额定电压(V) | 额定电流(A) - 电阻负载 |
|---|
| AC125 | 0.1 |
|---|
| DC30 |
|---|
在下图所示区域内使用，可获得最佳性能。
| 防护等级 | IP66 |
|---|
| 寿命*1 | 机械 | 1,500万次以上 *2 |
|---|
| 电气 | 50万次以上 *3 |
|---|
| 容许操作速度 | 1mm～1m/s (WLCA2时) |
|---|
| 容许操作频率 | 机械 | 120次/分钟以上 |
|---|
| 电气 | 30次/分钟以上 |
|---|
| 额定频率 | 50/60Hz |
|---|
| 绝缘电阻 | 100MΩ以上(DC500V) |
|---|
| 接触电阻 | 25mΩ以下(初期值、内置开关单品)*6 |
|---|
| 绝缘强度 | 同极端子间 | AC1,000V(600V) 50/60Hz 1 min |
|---|
| 各端子与地线之间 | AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV |
|---|
| 各端子与不带电金属部之间 | AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV |
|---|
| 额定绝缘电压(Ui) | 250V(EN60947-5-1) |
|---|
| 污染度(使用环境) | 3(EN60947-5-1) |
|---|
| 短路保护装置(SCPD) | 10A，保险丝类型gG或gI(IEC60269) |
|---|
| 带条件短路电流 | 100A(EN60947-5-1) |
|---|
| 额定密闭热电流(Ithe) | 10A， 0.5A(EN60947-5-1) |
|---|
| 防止触电保护等级 | Class I |
|---|
| 耐振动 | 误动作 | 10～55Hz双振幅1.5mm *4 |
|---|
| 耐冲击 | 毁坏 | 1,000m/s2以下 |
|---|
| 误动作 | 300m/s2以下*4 |
|---|
| 使用环境温度 | -10°C～+80°C (无结冰) *5 |
|---|
| 使用环境湿度 | 35%～95%RH |
|---|
| 质量 | 约275g (WLCA2时) |
|---|
2. 耐压的括号内数值为过行程型（高灵敏度型）的数值。
*1. 寿命的数值为使用温度+5°C～+35°C、使用湿度40～70%RH时所测的数值。
*2. 过行程型的一般型与高灵敏度型以及触须型的寿命为1,000万次以上。
耐侯性型为50万次以上。
*3. 高灵敏度型的寿命为50万次以上。微小负载型所有型号都为100万次以上。
耐侯性型为50万次以上。
*4. 触须型除外。微小负载型的抗冲击为200m/s2以下。
*5. 对于耐寒型，为-40°C～+40°C（无结冰）。对于耐热型，为+5°C～+120°C。
*6. 微小负载型为50mΩ以下（初期值、内置开关单品）。https://www.chyunuo.cn/WLCA12-2.html#_pp=141_727
