一、概述

    宇诺LXZ1-02X/N,LXZ1-02X/W组合行程限位开关适用于交流50Hz(或60Hz).电压至220V.直流电压220V的控制电路中，作为控制限位.定位、倍号、程序转换等用途。本系列行程开关具有较高重复定位精度、防护等级高.寿命长‘动作可靠等特点.特别适用于要求精度准确的场合。可广泛用于各类数控机床‘组合机床、各种动力、液压滑台及自动流水线等机械设备的电气控制系统中。

    该产品有立式(L系列)、卧式(E系列)及中型(Z系列)和小型(X系列和M系列〕、小型立式(H系列)、双列(S系列)系列组合行程开关以及单头式行程开关.适用范围广泛。LXZI-01型及LXZ1-01X型开关操动器只需向下按到底部.即可进行90。转向安装.使用方便。LXZ1-X, H. S, M系列系列组合行程开关的触头元件选用的是高可靠性的进口开关

    LXZ1系列高精度组合行程开关由防护外壳、操动系统及触头元件三个主要部分组成。防护外壳由铝合金压力铸造成型.其有很高的机械强度和刚度.触头件是一个双断点的微动开关(X.H.S型是单断点微动开关〕。该系列行程开关具有动作灵活、转换速度快、动作稳定、定位精度高接线方便等特点.操作系统顶杆有屋脊型(W).滚轮型(N)、滚珠型(G)，用户可根据使用场合的要求选用。L型系列和E型系列开关可安装动作指示灯(根据用户要求)，可直接观察控制电路动作情况.便于维护和监控.

    L、   E、   Z系列的接线端子使用M3自升组合螺钉.接地端子使用M4自升组合螺钉.最多可以连接2x1.5平方的导线;X型采用焊接接头，最大可连接1.5平方的导线.接地端子用M2.5组合螺钉。

二、使用和安装条件

    1.周围空气温度不超过+40摄氏度且其24h内的平均值不超过+35摄氏度周围空气温度下限不低于零下5摄氏度

    2.安装地点的海拔高度不超过2000m;

    3.最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%.对由于温度变化偶尔产生的凝露应采取特殊的措施。

    4.安装类别:II:

    5.行程开关污染等级为“污染等级3".

    6.板前任意角度安装.用螺钉固定.

    7.设备上的撞块建议制成30度角(见图10),

三、技术指标

    该产品符合IEC60947-5-1标准及 GB14048.5, GB/T5226.1标准。

    1.额定绝缘电压Ui=220V,

    2.约定发热电流Ith 5A,

    3.额定操作频率:小型最大100次/min。其余1200次/小时;

    4.最大动作速度:屋脊型(W)为8m/min滚轮型(N) 20m/min.滚珠型((G) 8m/min,

    5.额定熔断短路电流:1000A   RL1-15/8,

    6.电寿命:交流200万次.直流60万次:

    7.机械寿命:1000万次:

    8重复精度立式(L系列).卧式(〔系列)及中型(Z系列)的屋青型(W)和滚珠型(G)：±005mm滚轮型(N):士0.01mm; X.H.S系列屋脊型(W)±0.02mm：滚珠型(G)±0.03:滚轮型（N):±0.05mm

    9防护等级P67

    10.工作类别:AC-15, DC一13

    11额定控制容量：在DC24V时的最小负载≥20mA; L, E, Z系列:AC-15时Pe=150VA, DC-13时Pe=15W. X，H.M.S系列AC-15时Pe=110VA, DC-13时Pe=15W.

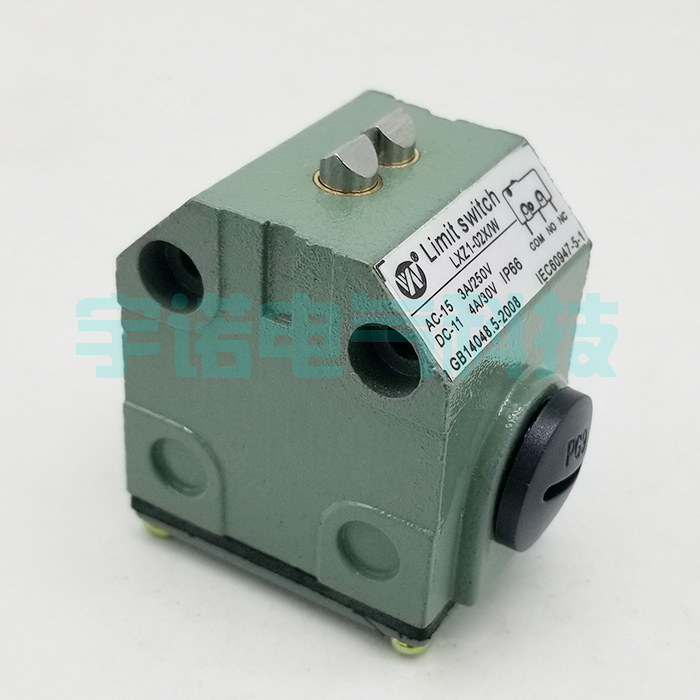

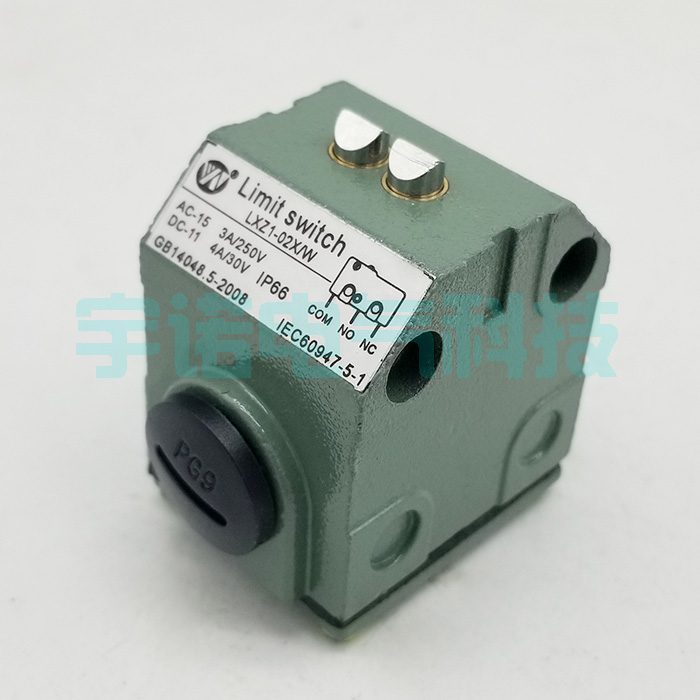

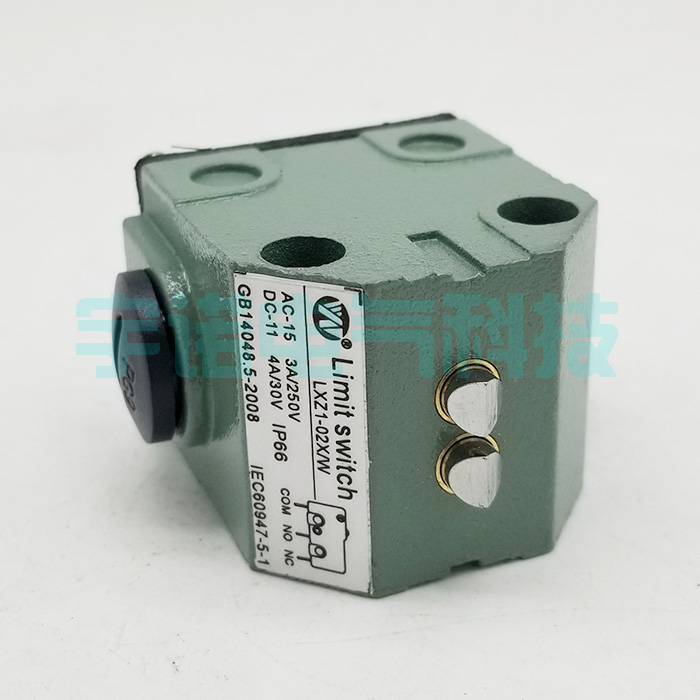

LXZ1-02X/W组合行程限位开关,LXZ1-02X/N
