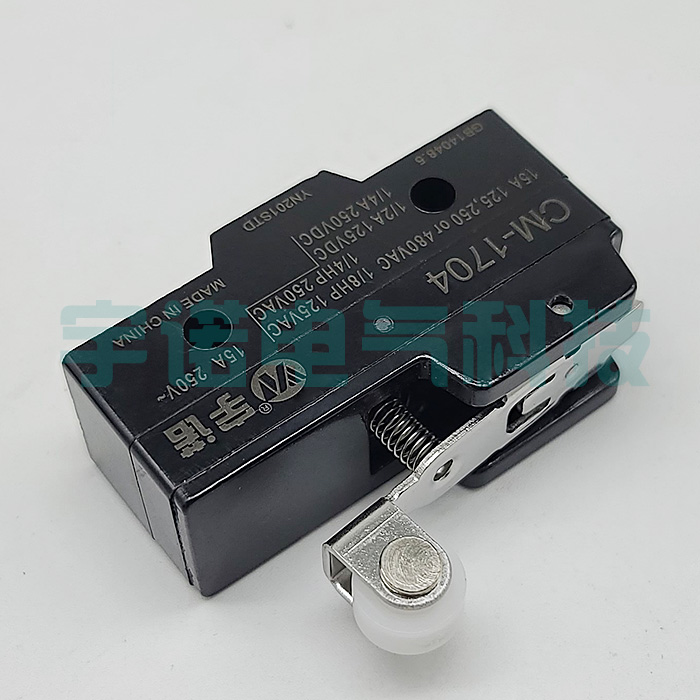

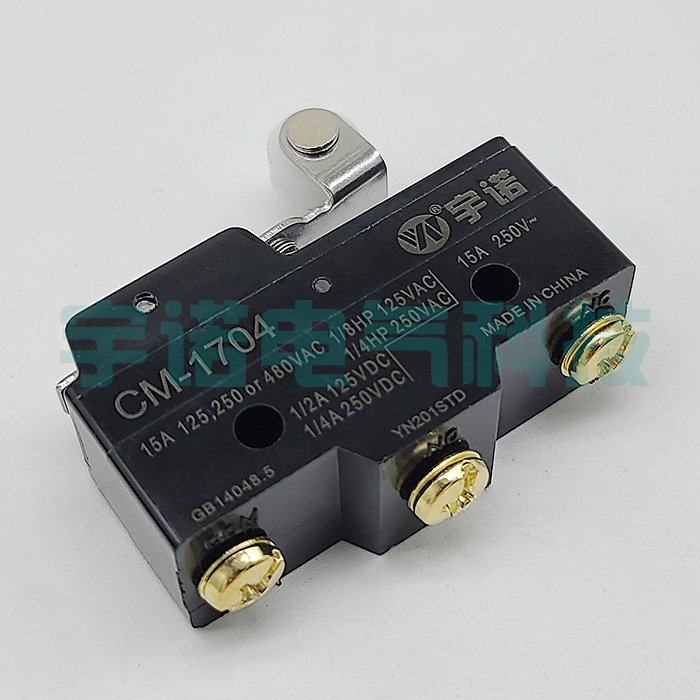

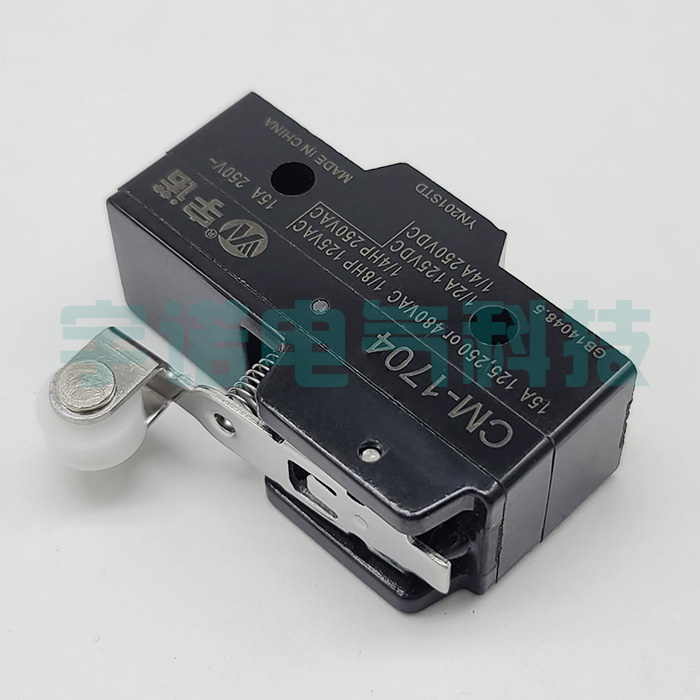

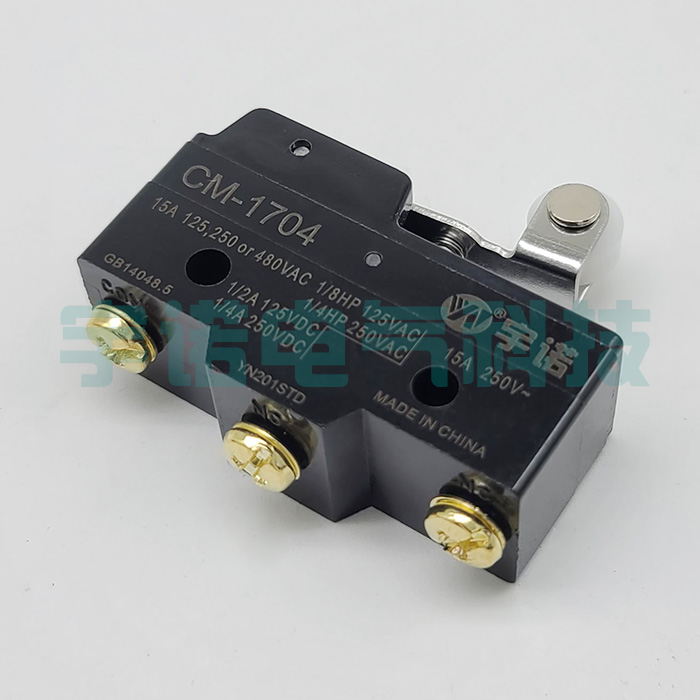

CM-1704微动开关


品牌 宇诺
型号 CM-1704
类型 滚轮柱塞式
材质 铜/胶木/不锈钢
电流 15A
产品详情

CM-1704微动开关

面板安装横向滚珠柱塞型
CM-1704

特点:

断路容量达15A,且精度高。

备有微动开关的基本型,根据用途不同,还有基本型、分割接触型、维持接触型等丰富品种。   标准型中还有微小负载用系列。

备有保护端子部位的安全,且具有防滴功能的防滴端子保护盖和塑封端子型

CM-1704微动开关额定规格

额定电压

电阻负载(A)

NC

NO

AC125V

0.3

DC8V
DC14V
DC30V

0.3
0.3
0.3

* 括号中的数字适用于Z-15HW52-BZ-15HW78(-B)Z-15H2(-B) 型号,它们的AC额定规格仅包括125250V

Z-15 (触须型)

1. 上面的数值表示稳定电流。

额定电压


非感性负载(A)

感性负载(A)


电阻负载

灯负载

感性负载

电动机负载


NC

NO

NC

NO

NC

NO

NC

NO

AC125V
AC250V


15
15

3
1

2
1

8
6

3
2

3
2

DC8V
DC14V
DC30V
DC125V
DC250V


15
15
2
0.4
0.2

3
3
3
0.5
0.3

2
2
2
0.5
0.3

6
8
2
0.04
0.03

2
2
2
0.04
0.03

2
2
1
0.04
0.03

2. 所谓感性负载,就是功率因数0.4以上(AC)、时间常数7ms以下(DC)的负载。

Z-10F

3. 所谓灯负载,就是有10倍的浪涌电流的负载。

项目

非感性负载(A)

感性负载(A)

接点
间隔

额定
电压

电阻负载

灯负载

感性负载

电动机负载

NC

NO

NC

NO

NC

NO

NC

NO

串联
连接

AC125V
AC250V

10
10

4
2.5

2
3

7
7

5
3

2.4
2.5

DC30V
DC125V
DC250V

10
3
0.6

4
1
0.6

1
5
0.4

8
0.4
0.05

6
0.1
0.05

4
0.2
0.06

并联
连接

AC125V
AC250V

6
6

5
2.4

2
1.56

6
6

4

3

5
3

DC30V
DC125V
DC250V

5
1
0.5

5
0.5
0.4

3
0.5
0.4

6
0.5
0.05

5
0.2
0.06

6
0.3
0.04

4. 所谓电动机负载,就是有6倍的浪涌电流的负载。

5. 反向动作摆杆型的额定规格在常闭和常开时相反。

6. 塑封端子型,交流额定规格只有125250V

7. 额定规格在以下的条件下试验测得:
1)环境温度:20±2°C
2)环境湿度:65±5%RH
3)操作频率:20/

请在以下范围内使用。



Z-01H

Z-15□, Z-10FY

最小
适用负载

DC5V 1mA

DC5V 160mA

特性

项目 分类

Z-15 (微小负载用、
触须型除外)

Z-01H

Z-15 (触须型)

Z-10F

Z-15H2

容许操作速度

0.02mm~1m/s *1

1mm~1m/s

0.1mm~1m/s*1

0.01mm~1m/s

容许操作频率

机械

250次/分钟

140次/分钟

250次/分钟

250次/分钟

电气

20次/分钟

绝缘电阻

最小100MΩ (在DC500V下)

接触电阻

15mΩ以下(初期值)

50mΩ以下(初期值)

15mΩ以下(初期值)

25mΩ以下(初期值)

15mΩ以下(初期值)

绝缘强度

同极接点之间
接点间隔G : AC1,000V 50/60Hz 1min
接点间隔H : AC600V 50/60Hz 1min
接点间隔E : AC1,500V 50/60Hz 1min

同极接点之间
接点间隔G : AC1,000V
50/60Hz 1min
接点间隔H : AC600V
50/60Hz 1min

同极接点之间
接点间隔F:AC1,500V
50/60Hz 1min

同极接点之间
AC600V 50/60Hz 1min

带电金属部与地线之间、各端子与不带电金属部之间AC2,000V 50/60Hz 1min

耐振动

误动作

10~55Hz双振幅1.5mm*5

10~20 Hz双振幅1.6mm*5

10~55Hz双振幅1.5mm*5

耐冲击

毁坏

最大1,000m/s2

误动作

最大200m/s2 *2 *5

最大50m/s2*5

300 m/s2 *3 *5

最大100m/s2

寿命

机械

接点间隔G、H : 20,000,000次以上
接点间隔E:300,000次以上

1,000,000次以上

500,000次以上*1

20,000,000次以上

电气

接点间隔G、H:500,000次以上
接点间隔E:100,000次以上

100,000次以上

100,000次以上

500,000次以上

保护结构

一般型

IP00

防滴型

IP62相当(不含端子部分)

触电保护级

Class I

漏电性能(PTI)

175

使用环境温度

一般型

-25°C~80°C (无结冰)

防滴型

-15°C~80°C (无结冰)

使用环境湿度

一般型

35%~85%RH

防滴型

35%~95%RH

质量

约22~58g

约42~48g

约34~61g

约22g

*1. 柱塞型的情况。(摆杆型为柱塞部分的数值)(其他型号请另外垂询)

*2. Z-15G针状柱塞型的情况。

*3. Z-10FY-B的数值。

*4. 针状柱塞型的情况。针状柱塞型以外为10,000,000次以上。

*5. 误动作在1ms以内。

接点规格

项目 分类

Z-15

Z-01H

Z-10F

接点

形状

铆钉

单侧横杆

铆钉

材质

金合金

浪涌电流

NC

30A以下

0.1A以下

40A以下

NO

15A以下

0.1A以下

20A以下


CM-1704微动开关操作特性

操作速度0.01mm至1cm/s
动作频率机械240次/分
电气20次/分
寿命机械2000000次
电气500000次
冲击耐久1000m/Sec²(100G'S)
误动作300m/Sec²(30G'S)
震动误动作10~55HZ 复振幅1.5mm
接触电阻15mΩ以下(初期值)
绝缘电阻500VDC电压下,100MΩ以上
耐电压非连续端子间1000VAC,50/60Hz持续1分钟.载电流和无载电流零件间,端子和接地之间
2000VAC,50/60HZ持续1分钟,无短路,破坏,烧毁等异常现象


周围温度泛用型:-25℃~+80℃(但不结冰)
密封型:-15℃~+80℃(但不结冰)
周围湿度泛用型:85%RH以下
密封型:95%RH以下
保护构造泛用型:IP00
密封型:IP62



(单位:mm)

安装

            安装时使用M4螺钉,使用平垫圈、弹簧垫圈等牢固安装。此时请使用1.18~1.47N·m的紧固转矩。

微动开关

            安装到面板上时,请用2.94~4.9N·m的紧固转矩拧紧驱动杆的六角螺母。

微动开关

基本型(一般型)和分割接触型
